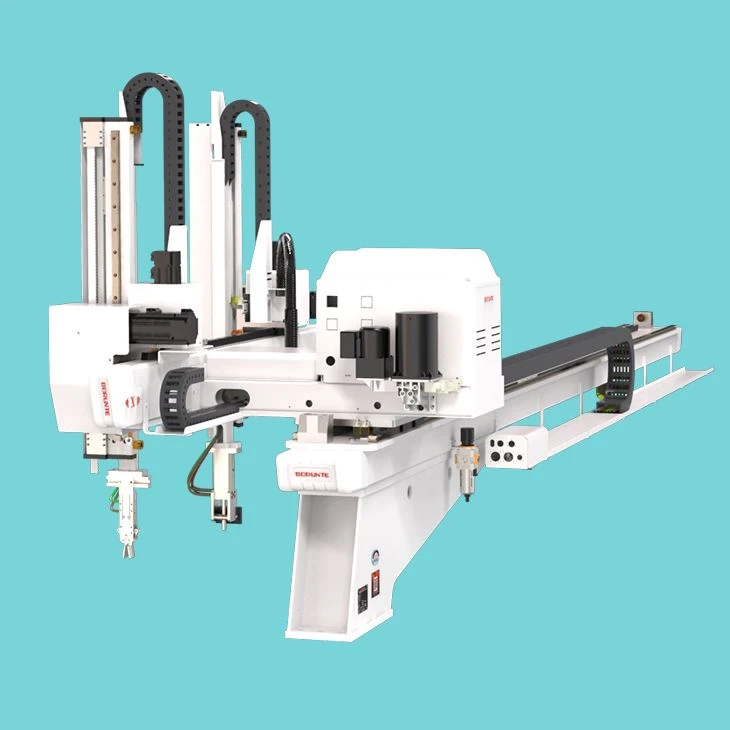

Robot za poprečnu gredu

BRTV09WDS5P0

Predstavljanje proizvoda

Manipulator koji može izvaditi gotov proizvod i glavu materijala i postaviti ga na stražnji kraj stroja za brizganje, što može uštedjeti prostor za ugradnju stroja i ima jaku sposobnost sprječavanja smetnji.

Parametar proizvoda (specifikacija)

Značajka i primjena proizvoda

Proizvod je primjenjiv na sve vrste vodoravnih strojeva za brizganje raspona od 120T-320T za proizvode za van i zalive. Posebno je prikladan za vađenje kalupa za brizganje kao što su najlonsko uže, šator, kofer, ručna torba, kotačić za stolicu, kišobran itd.

Izgled i opis upravljačke ploče manipulatora

SKLOPKA

Status kontrolera podijeljen je u tri vrste, ručni, stop i automatski.

【Priručnik】: Okrenite prekidač za odabir stanja ulijevo za ulazak u ručno stanje

【Prestati】: Okrenite prekidač za odabir stanja u sredinu za ulazak u stanje zaustavljanja, u ovom stanju možete postaviti parametre.

【Automobil】: Okrenite prekidač za odabir stanja udesno za ulazak u automatsko stanje, u ovom stanju mogu biti potpuno automatski i odgovarajuće postavke.

FUNKCIJA GUMBA

【Početak】dugme:

Funkcija 1: Pritisnite gumb "Start" u automatskom stanju, robot će ući u automatsko stanje rada;

Funkcija 2: U stanju zaustavljanja, prvo pritisnite "origin", a zatim "start" za izradu robota koji će pronaći ishodište;

Funkcija 3: U stanju zaustavljanja, prvo pritisnite tipku "Povratak", a zatim "Pokreni" za izgradnju robota koji će izvršiti operaciju povratka na izvorište.

【Prestati】dugme:

Funkcija 1: U potpuno automatskom stanju, pritisnite ovu tipku, program će se zaustaviti nakon pokretanja modula.

Funkcija 2: Kada se pojavi alarm, pritisnite ovu tipku u stanju zaustavljanja za brisanje prikaza riješenog alarma.

【Podrijetlo】Gumb: Koristi se samo za rad prema samonavođenju, pogledajte odjeljak 2.2.3, Metoda dovođenja.

【Povratak】gumb: Pritisnite tipku [Return], a zatim pritisnite tipku [Start]. Sve osi slijede slijed Y1,Y2 → Z,XI,X2, Y1 i Y2 vraćaju se na početnu poziciju, a osi Z, X1 i X2 se vraćaju na početnu točku programa.

【Brzina+/Brzina-】gumb: Ova dva gumba mogu se koristiti za podešavanje globalne brzine u ručnom i automatskom načinu.

【Gumb za hitne slučajeve】 : Pritiskom na tipku za zaustavljanje u nuždi u slučaju nužde prekinut će se aktiviranje svih osi. Sustav alarmira "zaustavljanje u nuždi". Nakon što okrenete gumb prema van, pritisnite tipku [Stop] za brisanje alarma.

GUMB ZA PODEŠAVANJE

Funkcija: Kada je ručni položaj točno podešen, možete koristiti ovaj gumb za točno pomicanje osi.

Način rada: Kliknitekliknite za odabir opcije [Hand-wheel Selection], odaberite brzinu ručnog kotača, odaberite os koju želite fino ugoditi ili pritisnite gumb osi (na ručnom upravljaču) za fino ugađanje, a zatim okrenite gumb za fino ugađanje kako bi Os se malo po malo pomiče do ciljne točke.

Opis brzine ručnog kotača:

X1: Pomaknite jednu os rešetke za premještanje za 0.01 mm ili rotirajte os za 0,01 stupanj.

X5: Pomaknite os rešetke za premještanje 0.05 mm ili rotirajte os za 0,05 stupnjeva.

X10: Pomaknite os rešetke za premještanje 0.1 mm ili rotirajte os za 0,1 stupanj.

X20: Pomaknite mrežu za 0,2 mm ili os za 0,2 stupnja.

X50: Pomaknite os rešetke za premještanje 0.5 mm ili rotirajte os za 0,5 stupnjeva.
